Digitaler Messprojektor

Unser neuer Digitaler Messprojektor IM-8030T erfasst besonders hochauflösende Bilder und erreicht eine dreimal höhere Erkennungsleistung als unsere anderen eingesetzten Modelle, ohne auf die einfache Bedienung zu verzichten:

Einfach Objekt auflegen und Knopf drücken! Mit einem 20-Megapixel-CMOS Sensor und einem neuen Algorithmus, der eine stabilere Kantenerkennung ermöglicht, ist eine präzise Messung von bis zu 300 Maßen in wenigen Sekunden möglich.

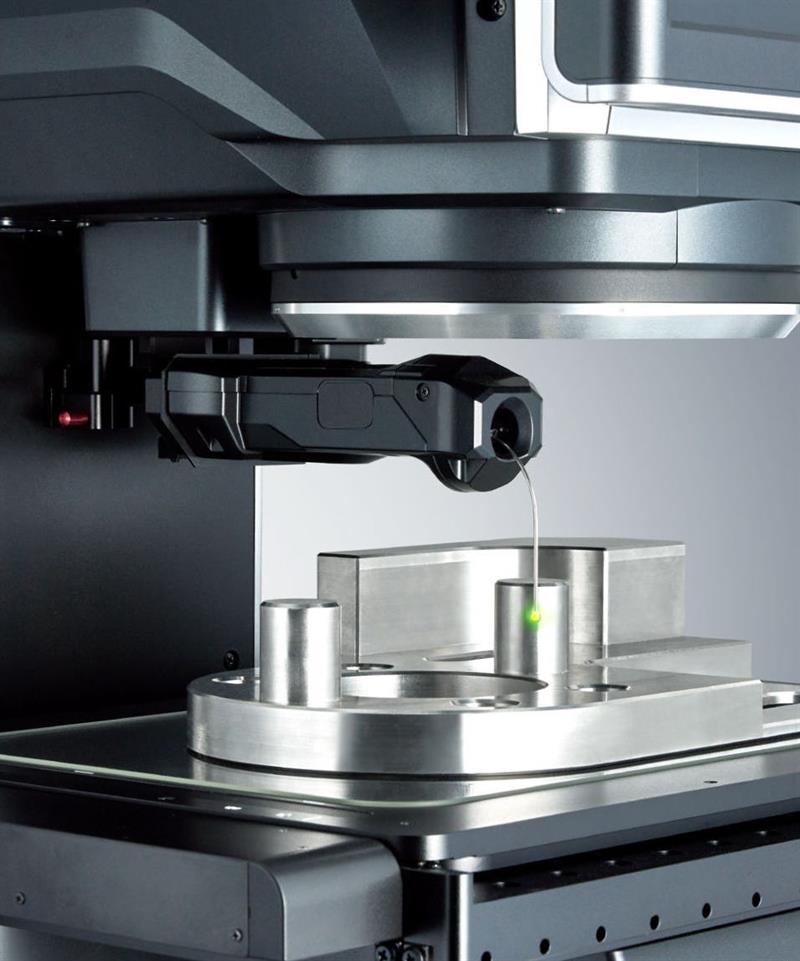

· Ein Lichttaster, der Merkmale in definierten Höhen messen kann

  Der neu entwickelte Lichttaster ermöglicht uns anhand seiner Form
  Messungen an innen- und außenliegenden Konturen,
  die bisher mit konventionellen Methoden schwierig zu ermitteln waren.

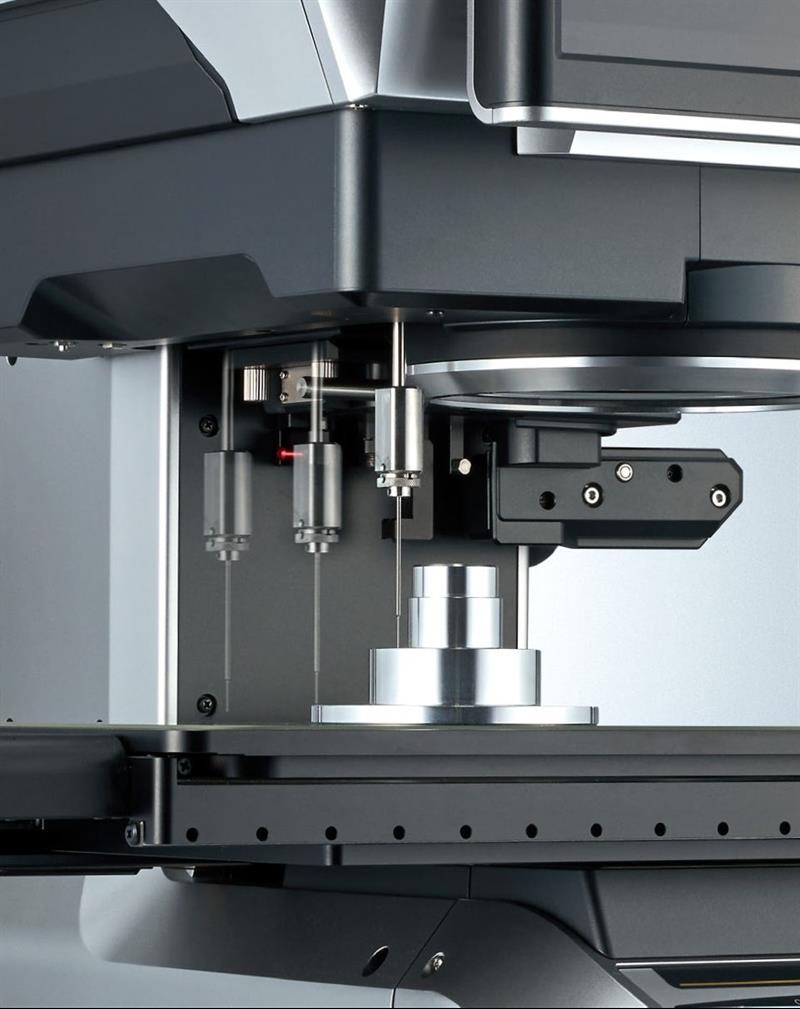

· Zusätzliche taktile Messung in der Z-Achse

  Mit dem IM-8030T können von uns Höhen- und Ebenheitsmessungen
  durchgeführt werden.
  Die Höheninformationen werden gemeinsam mit allen anderen
  Messergebnissen zentral gespeichert und können später
  ausgewertet werden.

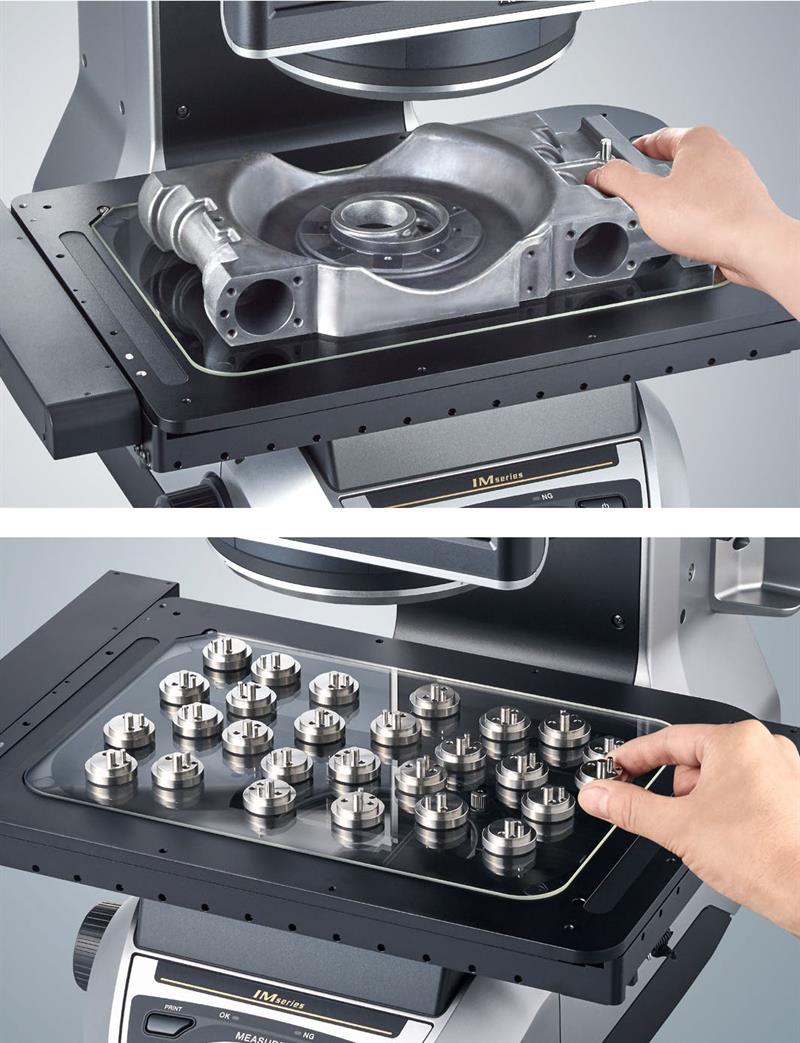

• Messfläche von bis zu 300 × 200 mm und
  doppelte Messgeschwindigkeit

  Wir können Bauteile mit Abmessungen von bis zu
  300 × 200 mm und einer Höhe von bis zu 85 mm messen.
  Das neue Design des Messtischs reduziert die Reibung
  zwischen Motor und Vorschubspindel, um eine schnelle und
  stabile Messung ohne Einspannen des Messobjekts in eine
  Vorrichtung zu ermöglichen.

· Optimale Lichtverhältnisse und präzise Darstellungsmöglichkeit

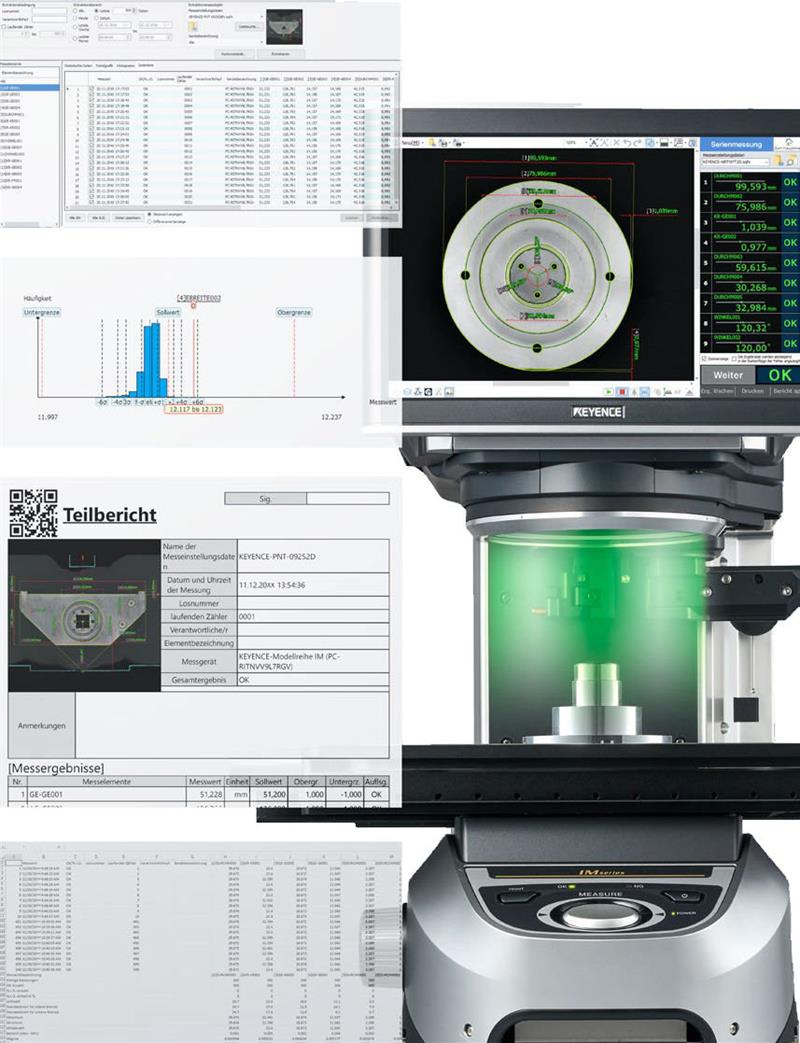

· Automatische Berechnung von Cp und Cpk

  Unser System berechnet und dokumentiert für jede Messung
  automatisch wichtige statistische Werte. Hierzu gehören u. a.
  I.O./N.I.O.-Aussagen, Mittel-, Minimal- und Maximalwerte (σ, 3σ,
  6σ), Cp, Cpk sowie weitere. Informationen wie Chargennummer,
  Messdatum und -zeit werden ebenfalls automatisch gespeichert,
  was die Suche nach Messergebnissen erleichtert.

· Automatische Erstellung von Prüfberichten

  Prüf- und Statistikberichte können auf Knopfdruck erstellt werden.

· Unmittelbares Feedback zu Trends und Abweichungen

  Integrierte Trendgrafik- und Histogrammfunktionen ermöglichen
  die Verifizierung von Trends und Schwankungen für jede
  Messfunktion mithilfe von Grafiken. Somit lassen sich
  Veränderungen im Fertigungsprozess erkennen.

Mit diesem bildgestützten Messsystem sind wir in der Lage Messungen innerhalb weniger Sekunden mit automatischer Positionierung und Ausrichtung des Objekts auf Knopfdruck durchzuführen.
So können von uns auch hunderte Messoperationen mit bis zu 100 Messobjekten (von der Größe des Messobjektes abhängig) gleichzeitig durchgeführt werden.
Und dank der programmierbaren Ringbeleuchtungseinheit mit den unterschiedlichsten Beleuchtungsarten sind wir auch für die anspruchsvollsten Messaufgaben gerüstet.

Unsere neuen Möglichkeiten gegenüber dem Vogängermodell:

 - Durch den neu entwickelten Objekttisch mit dreimal höherer

  Geschwindigkeit und hoher Präzision bietet die doppelt so große

  Messfläche mit 200 × 200 mm ein 4-faches Messvolumen.

- Wir sind jetzt auch in der Lage Messobjekte mit bis zu einer Höhe von

  80 mm dank des größeren Fahrweges in der Z-Achse zu messen.

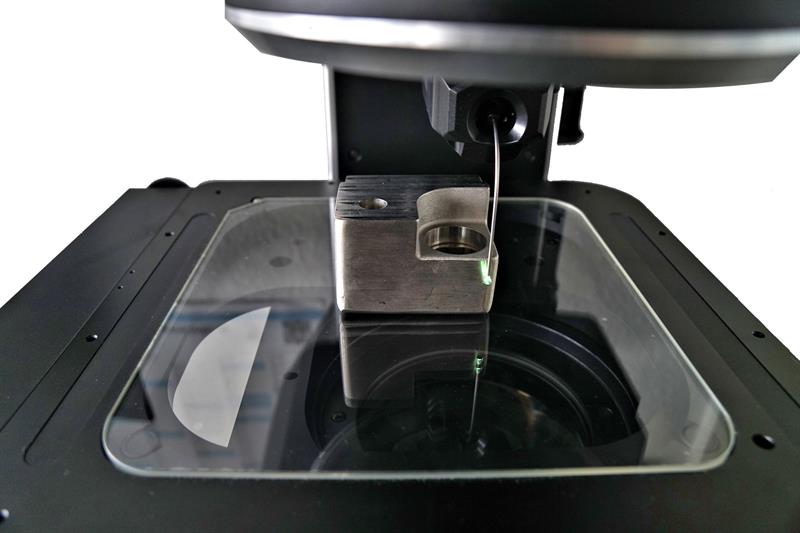

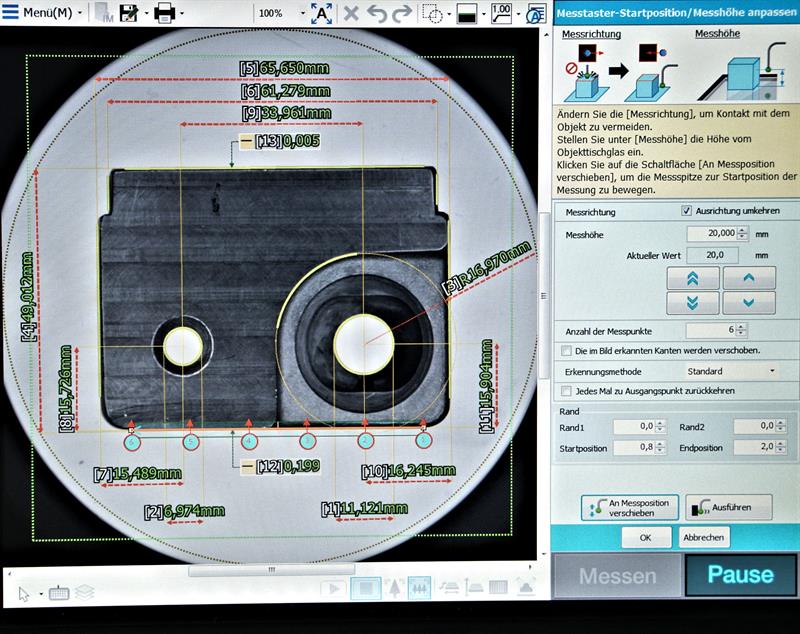

- Nun sind Messungen an verdeckten Innen- und Außenkonturen mithilfe

  eines Lichttasters möglich.

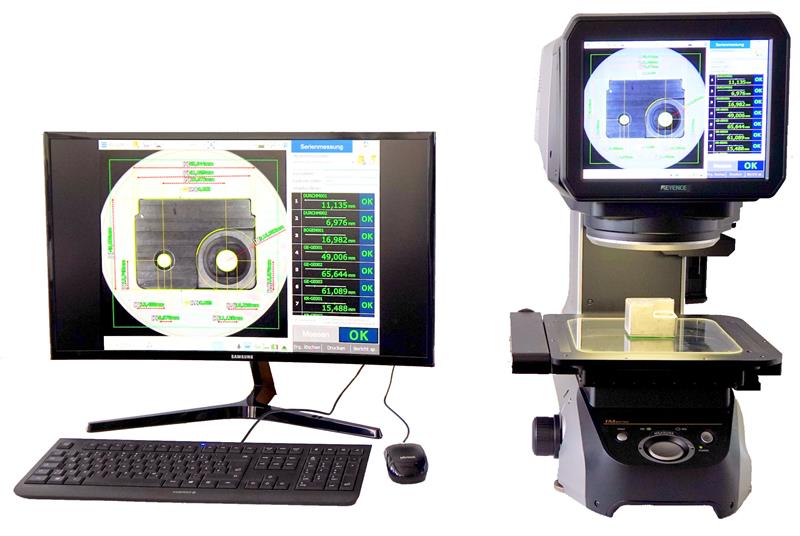

Auch mit diesem bildgestützten Messsystem können wir Messungen innerhalb weniger Sekunden mit automatischer Positionierung und Ausrichtung des Objekts auf Knopfdruck durchführen.

Wir haben die Möglichkeit hunderte Messoperationen mit bis zu 100 Messobjekten (von der Größe des Messobjektes abhängig) gleichzeitig durchzuführen.

Und dank der programmierbaren Ringbeleuchtungseinheit mit den unterschiedlichsten Beleuchtungsarten sind wir auch mit diesem Messprojektor für die anspruchsvollsten Messaufgaben gerüstet.
