Schichtdickenmessung

Das FMP100 ist prädestiniert für anspruchsvolle und häufig wechselnde Messaufgaben an Ihren Bauteilen.

Es findet seine Anwendung in unserer Qualitätskontrolle oder im Wareneingang, bei Stichproben oder ganzen Serien.

Auch für die statistische Überwachung von Prozessen wird das flexible Handgerät dank seiner umfangreichen Softwarefunktionen bei uns eingesetzt.

Ob Galvanik oder Eloxal, schwerer Korrosionsschutz oder feinste Schichten, mit unserem Schichtdickenmessgerät werden überall höchste Ansprüche an Präzision und Richtigkeit erfüllt.

Fischer DataCenter

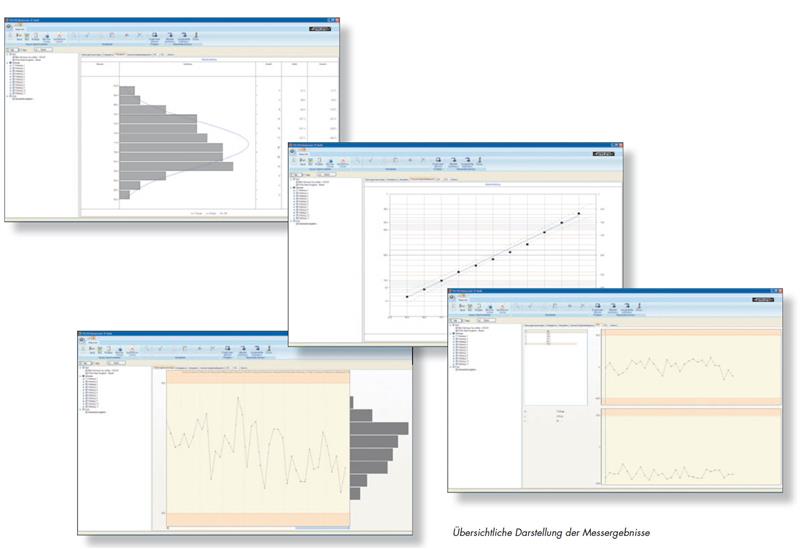

Mit der Software FISCHER DataCenter werden die Messwerte Ihrer Bauteile per USB auf den PC übertragen und dort verwaltet und archiviert.

Zudem können wir die Messwerte mittels vielseitiger
Auswerte- und Statistikfunktionen wie z. B.
Histogramm, Summenhäufigkeit etc. auf dem PC auswerten.

Dazu stehen diverse grafische und
tabellarische Darstellungsformen zur Verfügung.

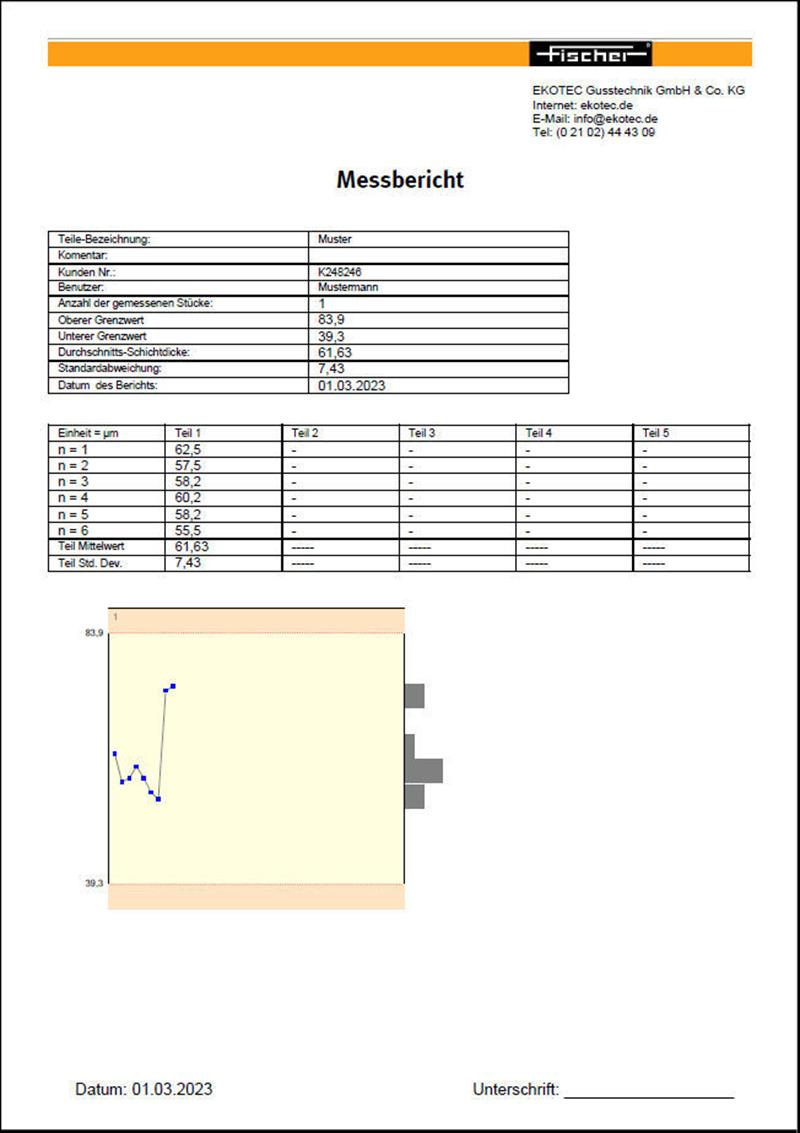

Mit der DataCenter Software können wir auf Wunsch für Sie einen Messbericht generieren. Per Dragand-Drop Funktion können beliebig Messwerte, statistische Werte und grafische Darstellungen eingebunden werden.



Technische Daten
Hersteller	Fischer
Modell	DUALSCOPE® FMP100
Display / Anzeige	Grafikdisplay/Touchscreen
Tastatur / Bedienung	Folientasten, Softkeyboard, bis zu 12 Schaltflächen
Messbare Schichten	Nicht ferromagnetische Schichten (NF) auf Stahl oder Eisen (Fe) Elektrisch nichtleitende Schichten (Iso) auf nicht ferromagnetische Metallgrundwerkstoffen (NF)
Messmodi	Magnetinduktives Messverfahren Amplitudensensitives Wirbelstromverfahren im Dualmodus beide Messverfahren
Abmessungen	Gerät: 170 mm x 89 mm x 40 mm (L x B x H) Touchscreen: 75 mm x 55 mm (L x B)
Gewicht	395 g (ohne Sonde, betriebsbereit
Zulässige Umgebungstemperatur im Betrieb	+10 °C ... +40 °C
Zulässige Lagertemperatur	5 ... 60 °C
Zulässige relative Luftfeuchte	30 ... 90 % (nicht kondensierend)
Spannungsversorgung	Batterien: 4 x MIGNON 1,5 V, LR 6 - AA - AM3 - MN1500 Steckernetzgerät 100 - 240 VAC oder Akkupack 2100 mAh (optional); kann im Gerät bei angeschlossenem Steckernetzgerät geladen werden. 4 Einzelakkus 1,2 V 2400 mAh Typ AA; können nicht im Gerät geladen werden.
Leistungsaufnahme	0,9 W
Anschlüsse	Sonde:10-poliger Rundstecker Steckernetzteil:2-poliger Hohlstecker USB-Schnittstelle:USB2.0 kompatibel
USB-Anschluss	Mini-AB zum Anschluss von Drucker, PC, externer Tastatur oder USB-Stick
Speicherplatz	256 MByte für Applikationen und Messwerte
Minimaler zeitlicher Abstand zwischen zwei Messungen	ca. 1 Sekunde
Minimaler Abhebeabstand zwischen zwei Messungen	Abhängig vom Messbereich der angeschlossenen Sonde; mindestens das 3- bis 4-fache der max. messbaren Schichtdicke
Messbereich, Richtigkeit und Wiederholpräzision	Abhängig von angeschlossener Sonde

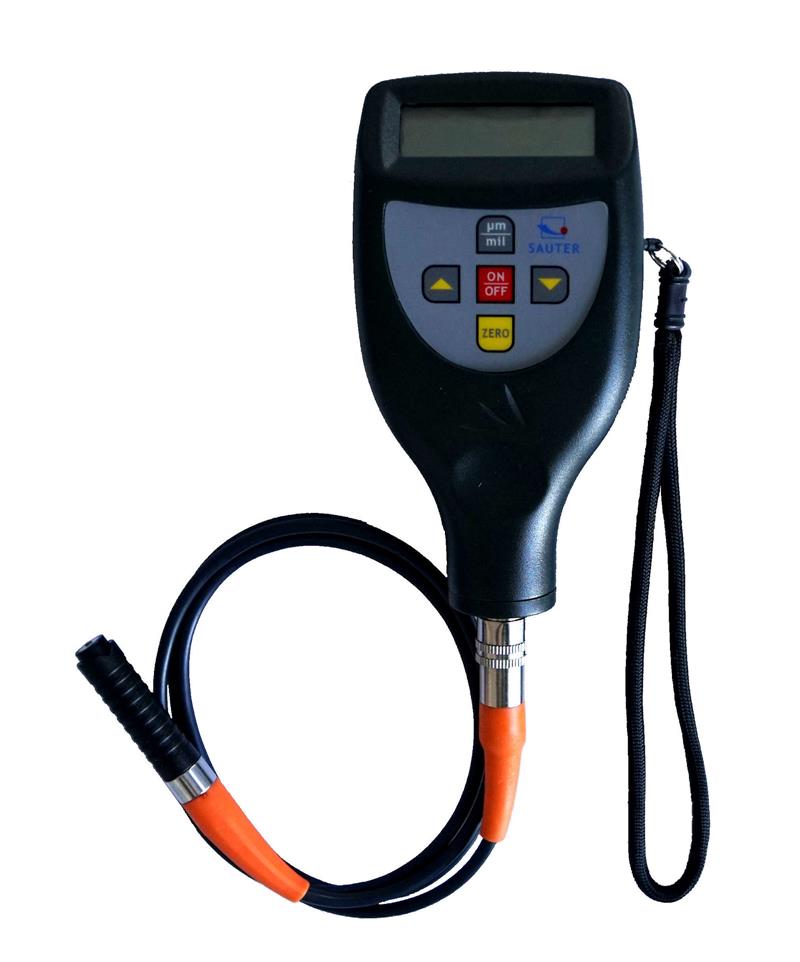

Dieses digitale Schichtdickenmessgerät ist ein Kombinationsmessgerät mit externen Messköpfen für nicht-ferro- und ferromagnetische Untergründe und arbeitet sehr präzise.

Wir sichern damit die Qualität von galvanischen Beschichtungen und Farbüberzügen.



Technische Daten
Hersteller	Sauter
Modell	TE 1250-0.1 FN
Prüfobjekte	Nicht-magnetische Schichten auf Eisen, Stahl (Grundmaterial) oder magnetische Schichten auf NE-Werkstoffen
Messfläche	Minimum 6 mm
Messunsicherheit	1-3% des Messwertes
