3D-Fertigungsmesssystem

KEYENCE XM-5000

3 d fertigungsmesssystem keyence1 frei

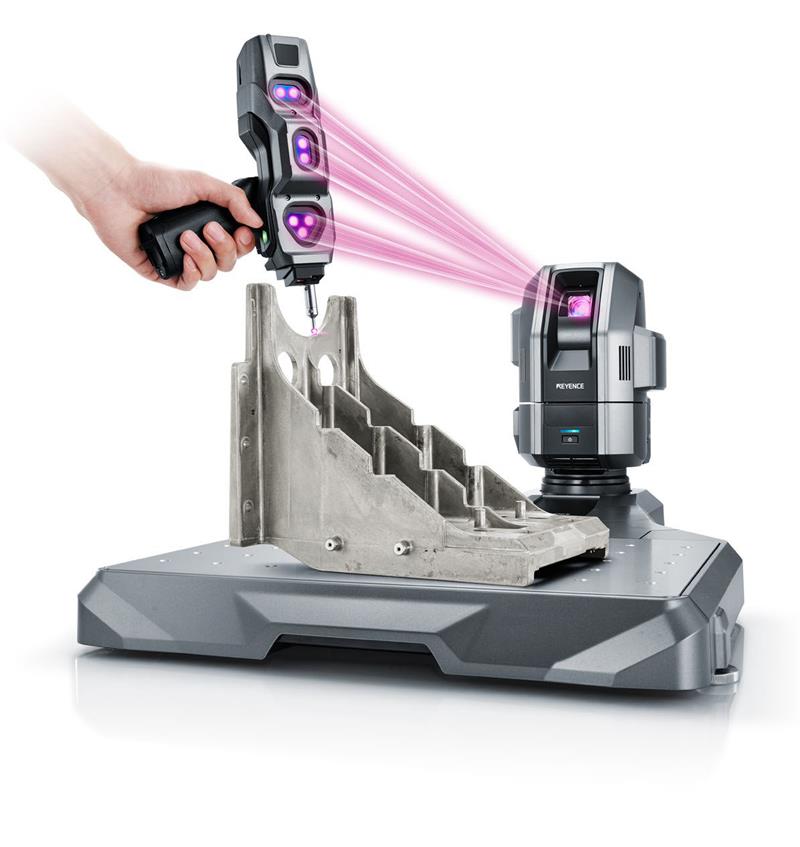

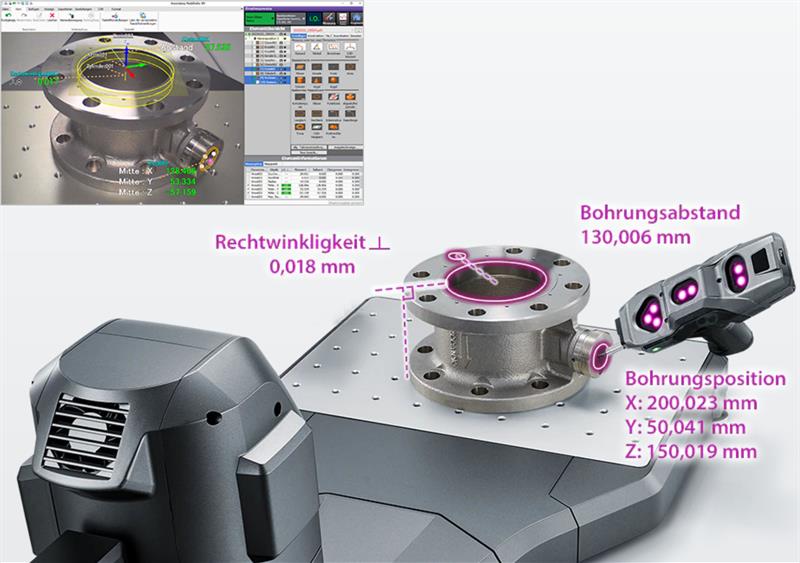

Mit unserem 3D-Fertigungsmesssystem sind hochpräzise Messungen an Ihren Bauteilen auch über einen großen Bereich möglich (max. 2m). Die Messungen werden mit einem handgeführten Messtaster durchgeführt wodurch die Messobjekte aus jedem Winkel gemessen werden können.

3 d fertigungsmesssystem keyence3 frei
3 d fertigungsmesssystem keyence2 frei

Technische Daten

Messkopf

Maximaler Messbereich
2000 × 1200 × 1000 mm
Messgenauigkeit
±(7 + 9L/1000) μm*1
Wiederholgenauigkeit
±3 μm
Kleinste Anzeigeeinheit
Abstand:  0,0001 mm                                                                                                             Winkel:     0,0001°
Drehwinkel des Messkopfes
Horizontal:  ±40°                                                                                                                      Vertikal:       ±25°
Gewicht
Ca. 8 kg
Messtaster
Anzahl der möglichen Verbindungen:  1
Kommunikationseinheit
WLAN-Kommunikation:     IEEE 802.11b/g/n                                                                          USB-Kommunikation:        USB 3.0                                                                                  Infrarot-Kommunikation:  945 nm
Umgebungsbeständigkeit
Umgebungstemperatur im Betrieb:   10 bis 35° C                                                      Relative Luftfeuchtigkeit im Betrieb:  20 bis 80% r.F. (keine Kondensation)

Messtaster


Markierung
Anzahl der Infrarotmarkierer:  7
Lichtquelle
Nahinfrarot-LED (870 nm)
Passender Taststift
M5
Display
Art der Anzeige:  OLED                                                                                              Auflösung:           96 × 39 Pixel
Tasten
MESSEN, OK, ABBRECHEN, KAMERA, Auslöser, Power
KommunikationseinheitWLAN-Kommunikation:     IEEE 802.11b/g/n                                                                          USB-Kommunikation:        USB 2.0                                                                                  Infrarot-Kommunikation:  945 nm
Spannungsversorgung
Akku:                                                 Spezieller Lithium-Ionen-Akkusatz            Kapazität:                                         3250 mAh                                       Ladezeit:                                           Ca. 6 Stunden                                                  Kontinuierliche Nutzungsdauer:  Ca. 8 Stunden
Umgebungsbeständigkeit
Umgebungstemperatur im Betrieb:   10 bis 35° C                                                      Relative Luftfeuchtigkeit im Betrieb:  20 bis 80% r.F. (keine Kondensation)
Gewicht
Ca. 630 g
